Kompakti teho laajamittaisille tulojärjestelmille

Tehopiirien suunnittelu laajalle tulolle ja ahtaille tiloille on vaikeaa.Tämä ratkaisu voi yksinkertaistaa jännitteen ohjausta, lämmönkäsittelyä ja järjestelmän turvallisuutta.



Teollisuuden ohjauksen, energiajärjestelmien, rakennusautomaation ja suurjännitteisten tasavirtasovellusten parissa työskentelevien suunnitteluinsinöörien on usein vaikea suunnitella kompakteja, luotettavia tehovaiheita, jotka pystyvät käsittelemään laajoja syöttöjännitealueita ja täyttämään tehokkuus-, lämpö- ja EMC-rajat.Tila on rajallinen, lämpömarginaalit tiukat ja ulkoinen suojaus ja suodatus lisäävät suunnitteluaikaa ja riskiä.

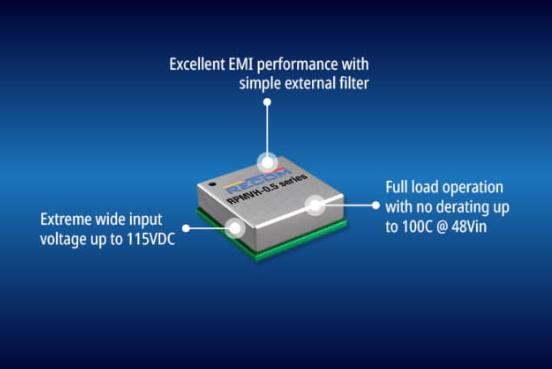

RECOM on kehittänyt kompaktin, eristämättömän buck-säädinmoduulin, joka tuottaa täysin säädetyn 0,5 A ulostulon kiinteillä 3,3 V, 5 V, 12 V tai 24 VDC jännitteillä tulojännitteistä 115 VDC asti.Hyötysuhde saavuttaa 90 % ja lämpötehostettu paketti, moduuli toimii täydellä kuormituksella 100 °C:seen asti ja ohjatulla alennuksella 120 °C:seen asti, mikä vähentää ulkoisen jäähdytyksen tarvetta ja monimutkaista lämpösuunnittelua.

Moduuli integroi tärkeimmät järjestelmän ominaisuudet, kuten lähdön trimmauksen, sekvensoinnin, päälle/pois-ohjauksen ja hyvät tehosignaalit, mikä auttaa insinöörejä yksinkertaistamaan järjestelmän ohjausta, käynnistyskäyttäytymistä ja valvontaa.Sisäänrakennettu ylikuumenemis-, ylivirta- ja oikosulkusuojaus vähentää suunnitteluriskiä ja parantaa järjestelmän luotettavuutta ankarissa ympäristöissä.

Sovelluksissa, joissa on tiukat EMC-rajoitukset ja tilarajoitukset, laite on sijoitettu kompaktiin 12,19 × 12,19 × 3,75 mm:n DOSA-yhteensopivaan LGA-pakettiin, jossa on kuusipuolinen suojaus.Tämä rakenne tukee vahvaa EMC-suorituskykyä ja tehokasta lämmönpoistoa.Yksinkertaisen ulkoisen suodattimen ansiosta se täyttää EN 55032 Class B -päästöstandardit, mikä helpottaa teollisuus- ja kaupallisten tuotteiden vaatimustenmukaisuutta.
