PESD1LIN: Automotive-luokan ESD-suojauslaite, joka suojaa elektronisia laitteita

Nopeasti kehittyvässä autoelektroniikan ympäristössä luotettavan sähköstaattisen purkauksen (ESD) suojan kysyntä ei ole koskaan ollut suurempi.Kun ajoneuvot integroituvat yhä enemmän kehittyneisiin elektronisiin järjestelmiin – tietoviihde- ja navigointijärjestelmistä kriittisiin turvakomponentteihin, kuten ADAS (Advanced Driver Assistance Systems) – ESD:n aiheuttamien herkkien piirien vaurioitumisen riski kasvaa eksponentiaalisesti.Tässä PESD1LIN astuu esiin: huippuluokan autojen ESD-suojalaite, joka on suunniteltu toimimaan ensimmäisenä puolustuslinjana varmistaen autojen elektronisten laitteiden vakauden, turvallisuuden ja pitkäikäisyyden.​

1. Mikä on PESD1LIN?

PESD1LIN on erityinen ESD-suojadiodi, joka on räätälöity nimenomaan autosovelluksiin ja noudattaa tiukkoja autoteollisuuden standardeja (kuten AEC-Q101, keskeinen pätevyys ajoneuvoissa käytettäville elektronisille komponenteille).Toisin kuin yleiskäyttöiset ESD-suojat, se on suunniteltu kestämään autoympäristön ankarat käyttöolosuhteet, mukaan lukien äärimmäiset lämpötilat (-40 °C - +125 °C tai jopa laajemmat alueet joissakin versioissa), jännitteen vaihtelut ja mekaaniset tärinät.​
Pohjimmiltaan PESD1LIN on suunniteltu estämään ESD-tapahtumien aiheuttamat ohimenevät jännitepiikit (jotka voivat saavuttaa tuhansia voltteja millisekunneissa) turvalliselle tasolle, estäen niitä vahingoittamasta herkkiä IC:itä (Integrated Circuits) ja muita elektronisia komponentteja LIN (Local Interconnect Network) -väyläjärjestelmissä.LIN-väylä on edullinen, hidas tiedonsiirtoprotokolla, jota käytetään laajalti autoteollisuuden sovelluksissa ei-kriittisten osajärjestelmien (esim. ovien lukkojen, ikkunoiden ohjaimien ja sisävalaistusten) yhdistämiseen, joten PESD1LIN on olennainen komponentti luotettavan LIN-väylän toiminnan ylläpitämisessä.

2. PESD1LINin tärkeimmät ominaisuudet

Se, mikä erottaa PESD1LINin muista ESD-suojalaitteista, on sen yhdistelmä autojen kestävyyttä, korkeaa suorituskykyä ja kompaktia muotoilua.Alla on sen erottuvia ominaisuuksia:​
2.1 AEC-Q101 pätevyys
Autokäyttöisenä komponenttina PESD1LIN täyttää tiukan AEC-Q101-standardin, joka vahvistaa sen luotettavuuden autokohtaisissa stressitesteissä (esim. lämpötilasyklit, kosteustestit ja pitkän aikavälin toimintavakaus).Tämä pätevyys varmistaa, että laite voi toimia tasaisesti vaikeissa olosuhteissa ajoneuvon moottoritilassa, sisätiloissa tai alavaunussa – missä lämpötilat, kosteus ja tärinätasot ovat paljon äärimmäisempiä kuin kulutuselektroniikassa.​

2.2 Korkea ESD-suojauskyky

PESD1LIN tarjoaa vankan ESD-suojaussuorituskyvyn, joka on kansainvälisten standardien, kuten IEC 61000-4-2 (ESD-häiriönsietokyvyn maailmanlaajuinen standardi) mukainen.Se pystyy käsittelemään jopa ±8 kV:n kosketuspurkauksia ja ±15 kV:n ilmapurkauksia, jotka ylittävät tyypilliset ESD-uhat, joita kohdataan autojen valmistuksessa, kokoonpanossa ja päivittäisessä käytössä.Kiinnittämällä nämä korkeajännitepiikit turvalliselle kynnysarvolle (yleensä alle 30 V useimmissa versioissa), PESD1LIN suojaa alavirran komponentteja peruuttamattomilta vaurioilta.​
2.3 Matala puristusjännite ja vuotovirta
Normaaliin LIN-väylän toimintaan kohdistuvan vaikutuksen minimoimiseksi PESD1LIN:ssä on alhainen puristusjännite (V_C) ja erittäin pieni vuotovirta (I_R).Matala puristusjännite varmistaa, että ESD-tapahtuman aikana suojatun piirin jännite pysyy LIN-väyläkomponenttien (esim. mikro-ohjaimet ja lähetin-vastaanottimet) turvallisen toiminta-alueen sisällä.Erittäin pieni vuotovirta (yleensä alle 1 μA huoneenlämmössä) estää tarpeettoman virrankulutuksen, mikä on kriittistä sähköajoneuvojen (EV) ja hybridisähköajoneuvojen (HEV) akun keston säilyttämiseksi.​
2.4 Kompakti ja tilaa säästävä paketti

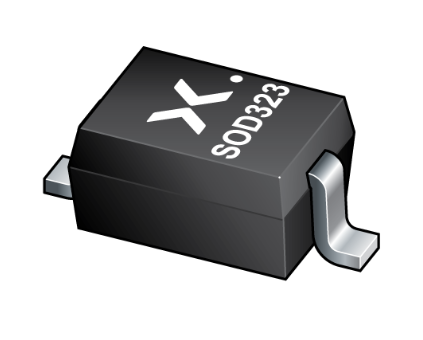

Autojen elektroniikkajärjestelmiä rajoittaa usein tila, etenkin nykyaikaisissa ajoneuvoissa, joissa jokainen millimetri on tärkeä.PESD1LIN on saatavana kompakteissa pinta-asennuspakkauksissa (esim. SOD-323-, SOT-23- tai DFN-pakkauksissa), mikä tekee siitä helpon integroinnin tiheisiin PCB-asetelmiin (printed Circuit Board).Nämä paketit tarjoavat myös erinomaisen lämpösuorituskyvyn, mikä varmistaa, että laite voi haihduttaa lämpöä tehokkaasti ohimenevien tapahtumien aikana.​

3. PESD1LIN:n sovellukset autoteollisuudessa

PESD1LIN on erityisesti optimoitu LIN-väyläjärjestelmille, mutta sen monipuolisuus ulottuu muihin pienjänniteautojen osajärjestelmiin, jotka vaativat ESD-suojauksen.Alla on sen ensisijaiset sovellusalueet:​

3.1 LIN-väylälähetin-vastaanottimet ja solmut

LIN-väylä on ei-kriittisten autoteollisuuden alajärjestelmien selkäranka, ja jokainen LIN-solmu (esim. oven ohjausmoduuli tai istuimen säätömoottori) luottaa lähetin-vastaanottimeen kommunikoidakseen pää-ECU:n (Electronic Control Unit) kanssa.PESD1LIN asennetaan rinnan LIN-väylälinjojen (TX ja RX) kanssa suojaamaan lähetin-vastaanotinta ja siihen liittyviä IC:itä ESD-piikeiltä asennuksen, huollon aikana tai vahingossa koskevilta varautuneisiin esineisiin.​

3.2 Sisustuselektroniikka

Käyttäjät koskettavat usein osia, kuten kojelaudan näytöt, ilmastointijärjestelmät ja ohjauspyörän säätimet, mikä lisää ESD:n siirtymisen riskiä.PESD1LIN suojaa näitä komponentteja estämällä ESD:tä pääsemästä herkkiin piireihin – varmistaen, että ominaisuudet, kuten kosketusnäytön toiminnallisuus ja painikkeiden reagointikyky, pysyvät luotettavina ajan mittaan.

3.3 Valaistusjärjestelmät

Nykyaikaisissa ajoneuvoissa ajovaloissa, takavaloissa ja sisävaloissa käytetään LED-valaistusta, joita ohjaavat elektroniset kuljettajat.Nämä ohjaimet ovat alttiita ESD:lle, erityisesti asennuksen tai polttimon vaihdon aikana.PESD1LIN suojaa LED-ajureita jännitepiikkeiltä, mikä vähentää ennenaikaisten vikojen riskiä ja varmistaa tasaisen valaistuksen.​

3.4 EV/HEV-apujärjestelmät

Sähkö- ja hybridiajoneuvoissa apujärjestelmät (esim. akunhallintajärjestelmän (BMS) anturit, latausportin elektroniikka ja LVI-ohjaimet (Heating, Ventilation and Air Conditioning) vaativat vahvan ESD-suojauksen.PESD1LINin alhainen vuotovirta ja korkean lämpötilan toleranssi tekevät siitä ihanteellisen näihin järjestelmiin, joissa tehokkuus ja luotettavuus ovat ensiarvoisen tärkeitä.

4. Miksi valita PESD1LIN autosuunnitteluun?​

Autoinsinööreille ja -suunnittelijoille oikean ESD-suojalaitteen valitseminen on erittäin tärkeää tuotteen luotettavuuden, vaatimustenmukaisuuden ja kustannustehokkuuden varmistamiseksi.PESD1LIN tarjoaa useita keskeisiä etuja, jotka tekevät siitä parhaan valinnan:​
Automotive-luokan luotettavuus: AEC-Q101-hyväksyntä varmistaa, että laite kestää autoteollisuuden ankarat olosuhteet, mikä vähentää kenttävikojen ja takuuvaatimusten riskiä.​
Todistettu suorituskyky: IEC 61000-4-2 -standardien noudattaminen takaa vankan ESD-suojan, mikä antaa suunnittelijoille luottamusta siihen, että heidän piirinsä on suojattu todellisilta uhilta.​
Minimaalinen vaikutus järjestelmän toimintaan: Matala puristusjännite ja vuotovirta varmistavat, että PESD1LIN ei häiritse normaalia LIN-väylätietoliikennettä tai kuluta akkuvirtaa.​
Kustannustehokas integrointi: Kompaktit paketit ja suuret tuotantomäärät tekevät PESD1LIN:stä kustannustehokkaan ratkaisun massatuotannon autoelektroniikkaan.
​
5. Johtopäätös

Kun autoelektroniikka monimutkaistuu ja yhdistetään toisiinsa, luotettavan ESD-suojauksen tarve ei ole koskaan ollut suurempi.PESD1LIN erottuu edukseen omistautuneena, autokäyttöön tarkoitettuna ratkaisuna, joka tarjoaa suorituskyvyn, kestävyyden ja tehokkuuden, jota tarvitaan LIN-väyläjärjestelmien ja muun pienjänniteautojen elektroniikan suojaamiseen.Suunnitteletpa komponentteja perinteisiin polttomoottoriajoneuvoihin (ICE) tai seuraavan sukupolven sähköautoihin/HEV-ajoneuvoihin, PESD1LIN tarjoaa mielenrauhan, joka tulee siitä, että elektroniikkajärjestelmäsi on suojattu yhdeltä yleisimmistä vaurioiden syistä: sähköstaattiselta purkaukselta.​

Lisätietoja teknisistä tiedoista – mukaan lukien tiedot, sovellushuomautukset ja yhteensopivuus tiettyjen LIN-lähetin-vastaanottimien kanssa – saat ottamalla yhteyttä paikalliseen puolijohdetoimittajaan tai vierailemalla valmistajan verkkosivustolla.
