10--36 V: n pienitehoinen analoginen multiplekseri teolliseen esineiden internetiin

• PS508 on kaksisuuntainen yksinapainen kahdensuuntainen kytkin
• PS509 on kaksisuuntainen kaksinapainen nelitiekytkin - soveltuu differentiaalisignaalien 4: 1-kytkentään

Molemmat toimivat lämpötilassa -40 ° C - + 125 ° C.

"Analogiset multiplekserit, jotka pystyvät vaihtamaan jopa 36 V: n signaalijännitteitä teollisuusympäristössä", yrityksen mukaan. "Laitteiden korkeajännitekyky tukee IIoT-sovelluksia [teolliset IoT], joissa käytetään useita antureita, mukaan lukien tehtaan automaatio ja prosessinohjaus, akunvalvontajärjestelmät sekä testaus- ja mittauslaitteet."

Syöttökiskot voivat olla mitä tahansa jännitteiden yhdistelmiä, jotka tuottavat yhteensä 10-36 V, edellyttäen että positiivinen kisko on vähintään 5 V. Mukana on maadoitustappi, johon molemmat kiskot on irrotettava, ja joka tarjoaa viitteen digitaalisen logiikan tuloille (Lo <0.8V, Hi >2,0 V).

Loogiset rivit ovat osoitteita ja mahdollista, joka poistaa kaikki kytkimet käytöstä alhaalla.

Lataussyöttö on 0,9 pC, ja sekä tulo- että lähtökapasitanssit ovat ≤30 pF.

Ne tarjoavat vastuksen 125Ω (± 15V syöttö, 250Ωmax ± 10V -40 ° C - + 125 ° C). Tyypilliset vuodot ovat selvästi alle 1nA tai 50nAmax kaikissa lämpötiloissa.

Toiminta on ennen tekemistä ja nopea - tyypillinen siirtymäaika on 171ns (enintään 310ns) ja 75ns (30ns min) tauko.

"Alhainen vastus, matala vuotovirta ja alhainen varauksen ruiskutus auttavat estämään signaalin häviämisen ja huononemisen, vähentämään lähtösignaalien virheitä ja parantamaan signaalin laatua ADC-analyysia varten", Diodes kertoi. "Nopea tauko tukee reaaliaikaisia ​​sovelluksia ja alhaisen vuotovirran ansiosta niitä voidaan käyttää sovelluksissa, joissa ne ovat yhteydessä suurimpedanssisiin lähteisiin."

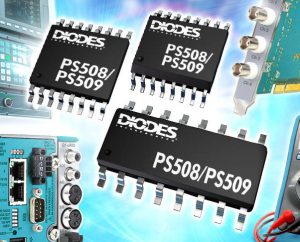

Pakkaus on 16pin valinta TSSOP (L), QSOP (Q) tai SOIC (W).

Tuotesivut ovat täällä:

PS508 8: 1

PS509 2x 4: 1
