250 W LDMOS kiinteän olomuodon ruoanlaittoon ja 2,45 GHz ISM-sovelluksiin

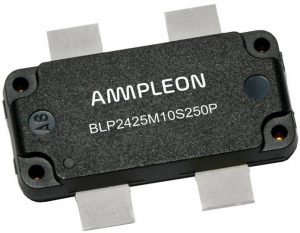

Sitä kutsutaan BLP2425M10S250P, ja se on valmistettu yrityksen kymmenennen sukupolven LDMOS-prosessissa ja se toimii 67%: n tyhjennystehokkuudella.

Ampleonin kuvaaman "kustannusoptimoiduksi", se vaihtaa perinteisen keraamisen pakkauksen muoviin kilpailemaan paremmin perinteisten 2,45 GHz: n magneettien kanssa. "Kyky säätää tarkasti lähtötehoa ja taajuutta tekevät kiinteän tilan radiotaajuusvahvistimista erityisen sopivia teollisiin sovelluksiin, kuten plasmatuotantoon, ja kehittyville kiinteän tilan ruoanlaittomarkkinoille", se sanoi, väittäen pidemmän käyttöiän verrattuna magneetteihin ja helpompaan käyttöön suljetun piirin ohjausta LDMOS RF -tehotekniikalla.

Neljän välilehden paketin runko on ~ 21 x 10 x 4 mm (16 x 21 mm kielekkeillä / johtimilla) ja lämpöeristys risteyksestä tapaukseen on 0,32 K / W (80 ° C tapaus, 250 W).

Viides (lähde) pääte on paketin kehys / tyyny

Laite on käytännössä kaksi transistoria, joilla on yhteinen lähde. Porttien odotetaan kulkevan rinnakkain ja viemärit poistettu rinnakkain.

Toiminta tapahtuu 32 V DC: n jännitteestä (enintään 65 V: n abs).

Tehovahvistus on tyypillisesti 15dB ja tulon paluuhäviö -15dB (luokka-AB, 100mA tyhjennys, 100μs pulssit, 10% käyttö, 25 ° C tapaus)

Tuotesivu on täällä

Näytteet saatavana suoraan Ampleonilta tai valtuutetuilta jakelijoilta RFMW ja Digi-Key.
