Cinconin puolitiilillä DC-DC-muuntimilla on laaja syöttöalue rautatieliikenteelle ja teollisuudelle

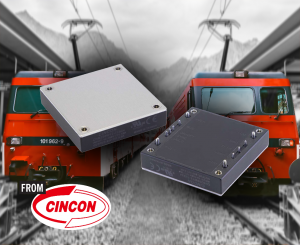

Puolitiilisten CHB150W12 (150W) ja CHB200W12 (200W) DC-DC-muuntimien ultralaaja, 12: 1-yleissyöttöalue on 14-160 Vdc. Ne ovat kestäviä, mikä tekee niistä käytännöllisiä käytettäväksi rautatieliikenteessä, hajautetussa tehoarkkitehtuurissa, tietoliikenteessä, akkukäyttöisissä laitteissa ja teollisissa sovelluksissa.

Molemmat perheet täyttävät rautatiestandardit EN62368-1, EN50155 ja EN45545-2, mutta moduuleja voidaan käyttää myös monissa sovelluksissa, joissa useista tasavirtalähteistä johtuva käyttö on hyödyllistä, esimerkiksi lääketieteellisessä, yleisradio-, robotiikka- ja maataloudessa.

DC-DC-muuntimia on saatavana 5 V, 12 V, 15 V, 24 V tai 48 V lähdöillä, ja niissä on vakiona 3000 VAC vahvistettu tulo-lähtöeristys. Yksiköiden hyötysuhde on jopa 91% ja kotelon lämpötilat vaihtelevat -40 ° C - + 100 ° C.

Vakiovalvontatoiminnot sisältävät etäkäynnistyksen / -poiston joko positiivisella tai negatiivisella logiikalla, lähtöjännitteen säätö välillä -20% - + 15%. On myös käyttäjän asetettavissa jännitteen lukituslaitteisto sekä ulostulovirta, ulostulojännite, ylilämpötila ja jatkuva oikosulkusuojaus. Valinnaisia ​​jäähdytyselementtejä on saatavana moduulien koko tehoalueen laajentamiseksi. Useita moduuleja voidaan liittää suurempien järjestelmien luomiseksi, joilla on kyky synkronoida ulostulon aaltoilu ulkoisen kellon ja synkronointitapin avulla.

Ylläpitoaikaa voidaan hallita koko tulojännitealueella liittämällä kapasitanssi väylän ohjaustappiin järjestelmälle, joka täyttää täysin standardin EN50155 vaatimukset kaikilla tulojännitteillä.

Johtojäähdytteiset DC-DC-puolitiilimuuntimet tarjoavat uusia mahdollisuuksia rautatie- ja teollisuuden virtalähteille. Johtojäähdytyksen edut sisältävät pääasiassa alhaisemman huollon ja paremman luotettavuuden, koska liikkuvat osat eliminoidaan puhaltimella toimiviin tarvikkeisiin verrattuna, Relec sanoo. Niitä voidaan käyttää myös silloin, kun puhallin ei ole käytännöllinen, koska se saattaa johtaa sähköä johtavan pölyn puhaltamiseen. Kaikissa sovelluksissa hyvä lämpösuunnittelu voi alentaa komponenttien lämpötiloja ja lisätä luotettavaa toimintaa.

Täysi sovellustuki on käytettävissä, mukaan lukien suositellut piirilevyasettelut, ulkoiset jäähdytyselementit tai yksityiskohtainen lämpöprofilointi. Tukee myös sarja- tai rinnakkaisliitäntää ja redundanttia toimintaa.
