IO-Link on lyhyt kantama (<20m) point-to-point industrial bus developed to connect sensors and actuators to a local hub, from which the data is transferred to a remote PLC (programmable logic controller) via Ethernet or other long-range field bus.

"IO-Link-liitäntä mahdollistaa jokaisen IO-Link-anturin, toimilaitteen tai IO-laajennusmoduulin vaihdettavuuden tavalliseen laitteistoliitäntään. Se tarjoaa myös ohjelmiston määrittelemät suorituskykyparametrit ja valittavat analogisen tulon tai lähdön suorituskykytilat ”, Maximin mukaan.

Kaksi uutta osaa ovat:

• MAX22000 -ohjelmistolla konfiguroitava analoginen IO
  ± 36 V: n suoja kaikissa analogisissa IO-laitteissa
  24-bittinen ADC-tulo
  18-bittinen DAC-lähtö
  ± 10 V: n jännitetila I tai O
  ± 20 mA: n virtatila I tai O
  ohjelmoitava vahvistusvahvistin (tukee 2 tai 4 johdinvastuslämpötilaa (RTD) tai lämpöparia)
• MAX22515 yksikanavainen IO-Link-lähetin-vastaanotin
  Integroitu ± 1,2 kV / 500Ω ylijännitesuoja
  valittavissa 3,3 V tai 5 V LDO
  2,2Ω tai 2,65Ω (tyypillinen) C / Q-ohjain
  2,5 x 2 mm WLP-paketti

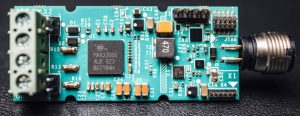

Näiden yhdistäminen on MAXREFDES177 # -viitemalli (kuva yllä)

"MAXREFDES177 # osoittaa täysin ohjelmistolla konfiguroitavan analogisen IO-moduulin", Maxim sanoi. "Analoginen puoli on täysin eristetty IO-Link-puolelta MAX14483-digitaalidataerottimella ja eristetyllä virtalähteellä, joka on johdettu L + 24V-syötteestä IO-Link-isäntäyhteydestä."

Siinä käytetään alan standardin mukaista M12-liitintä, jossa on 4-johtiminen IO-Link-kaapeli, ja analogisella / kenttäpuolella on nelitiepiirilevy. Piirilevy on 61 x 25 mm.

Konfiguroitavia analogitiloja ovat: ± 10 V: n tulo, ± 20 mA: n tulo, ± 10 V: n lähtö tai ± 20 mA: n ulostulo AIO- ja GND-liittimissä. lineaarinen alue on 105% ja täysimittainen alue on 125% nimellinen.

"Tarkkuus on yhtä hyvä kuin 0,1% yli ± 50 ° C: n lämpötilan vaihtelussa", sanoi Maxim. Kaksi muuta liitintä voidaan konfiguroida mittaamaan lämpötilaa vakiolaitteella, kuten PT100 tai PT1000 RTD. Nämä päätelaitteet ovat yhteydessä MAX22000: n integroituun PGA: han. "

Atmel ATSAM MCU -rajapinta on MAX22000 ja MAX22515 IO-Link -laitteen lähetin-vastaanottimen välillä. Referenssisuunnittelu käyttää TMG TE: n (Technologie Management Gruppe Technologie und Engineering) IO-Link-pinoa kommunikoimaan IO-Link-version 1.1 mukaisen masterin kanssa.

Go-IO Gen II -teollinen IoT

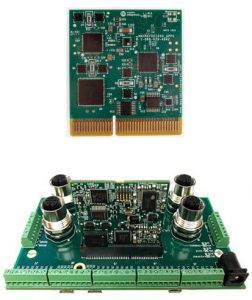

Samanaikaisesti sirujen ja referenssisuunnittelun kanssa Maxim ilmoitti toisen sukupolven Go-IO-ohjelmistolla konfiguroitavasta IO-standardista tehdas- ja rakennusautomaatioon (kuva oikealla isäntäkortin yläpuolella).

Yhtiö on aiemmin fyysisesti kutistanut teollisen IO: nsa jokaisen uuden sukupolven kanssa - Micro PLC: stä (540 cm)³) vuonna 2014 Pocket IO: n kautta (167 cm³) alkuperäiselle Go-IO: lle vuonna 2018, mutta Gen 2 säilyttää 12 cm³ Edeltäjänsä piirilevymuoto. “12cm³on jo hyvin pieni, se on kaksi kolmasosaa luottokortista ”, sanoi Maximin ghghg. ", Saatamme jopa tehdä siitä hieman suuremman [lisä] ominaisuuksien sovittamiseksi, jos asiakkaat haluavat niitä."

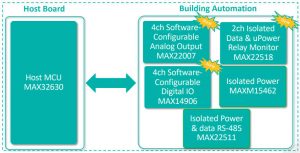

Go-IO gen2 -muodon rinnalla yhtiö ilmoitti referenssisuunnitelmista rakennusautomaatioon (vasen) ja tehdasautomaatioon.

MAXREFDES177 # -viitekuvio (artikkelin yläosa) -tuotesivu on täällä
