QFN-paketti Sisäänrakennettu DSP-kaksikanava äänenvahvistin IC-NTP8938

Äänenvoimavahvistimen täydellinen nimi on äänenvoimakkuus. Se on tehovahvistinlaite, jota käytetään kaiuttimen äänen mainostamiseen äänen toistamiseksi. Sitä käytetään kaikissa elektronisissa tuotteissa, jotka säteilevät ääntä; Audiotehovahvistin todella vahvistaa suhteellisen pieniä äänisignaaleja. Lisää sen tehoa, sitten tuotantoa.

Audiotehovahvistin IC on yksi tärkeimmistä multimediatuotteiden komponenteista, ja sitä käytetään laajasti kulutuselektroniikan alalla; Viime vuosina kannettavien multimedialaitteiden, kuten MP3, PDA, matkapuhelimien, muistikirjan tietokoneiden jne. Popularisoinnin myötä ihmiset ovat yhä enemmän suosittuja.

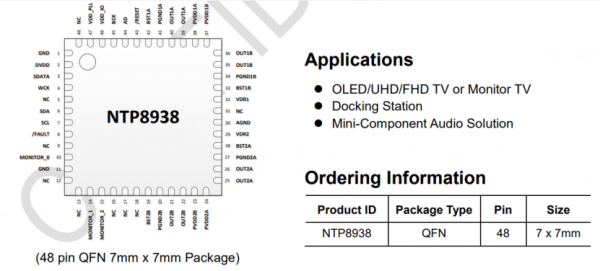

Seuraava esittelee korealaisen NF-QFN-paketin, joka on sisäänrakennettu DSP-kaksikanava äänenvahvistin IC-NTP8938, jota edustaa gongcai.com

Tuotteen Kuvaus:

NTP8938 on all-digitaalinen äänisiru stereovahvistinjärjestelmään, mukaan lukien Power Stage -vahvistin; monitoiminnalla digitaalinen äänisignaalinkäsittelytoiminto; korkean suorituskyvyn, korkean hyväntahtoisuuden kokonais-digitaalinen PWM-modulaattori ja kaksi suuritehoista täyssillan MOSFET-tehosvaihetta; NTP8938 vastaanottaa digitaalisen sarjaäänen 32 kHz: n, 44,1 kHz: n, 48 kHz: n ja 96 kHz: n näytteenottotaajuuksilla; Se tarjoaa 2x30 wattia stereotilassa ilman jäähdytyselementtiä.

On sekoittimen ja kaksoismäärän suodattimet; Voidaan käyttää audiosignaalin perustoimintojen, kuten äänenvoimakkuuden hallinnan, kaiutinvasteen kompensoinnin ja parametrisen tasaamisen, toteuttamiseen. Kaikki NTP8938: n toiminnot voivat toteuttaa sisäisen rekisterin arvon hallinnan I2C -isäntäliitäntäväylän kautta.

Digitaalisen virranvahvistimen sirun ominaisuudet - NTP8938:

★ 2CH Stereo (30W x 2 BTL)

★ Virtalähdejännitealue (5 V - 28 V)

★ Kelluva pisteen aritmeettinen; SDATA -generaattori (I2S -lähtö)

★ 32 Ohjelmoitava kaksoissuodattimet; puhujan korvaus

★ LPF, HPF, DC -leikkaus; edistynyt parametrinen taajuuskorjain

★ 3-kaistainen dynaaminen alueen hallinta; RS (parannettu ääni) Kongon demokraattinen äänenvoimakkuusohjaus

★ Suojauspiiri: √ocp (ylivirtasuojauksen yli) √OTP (ylilämpötilan suojaus) √UVP (jännitesuojaus)

★ Pehmeä mykistysvoimamittari NS Palaute; Älykäs PWM -kytkin päälle/pois; korkea hyötysuhde

★ DC -suojaus: √DC -leikkaussuodatin

√ Kertoimen muistin tarkistussumma (PEQ/DRC)

√ Modulaatioindeksin tarkistus

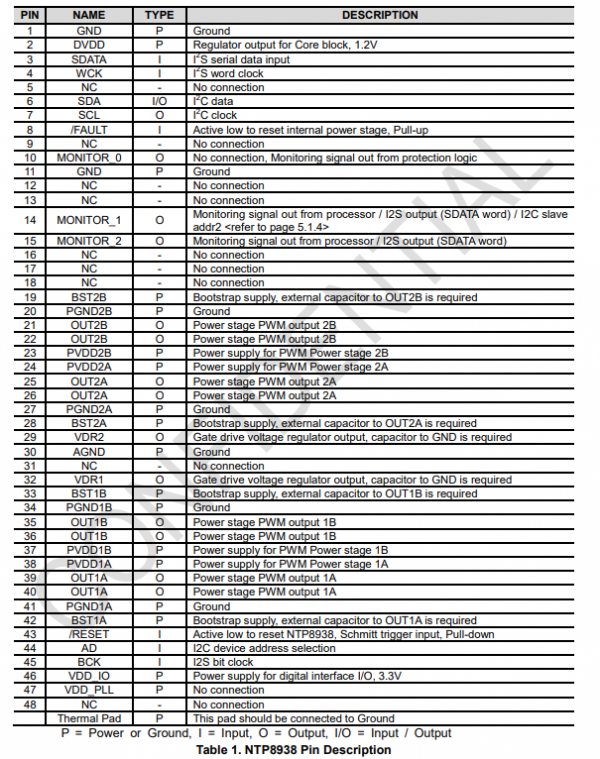

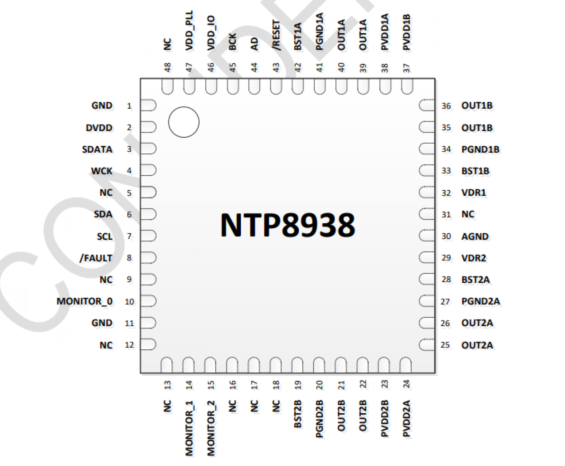

PIN -määritelmä:

Korean NF Digital Power Vahvistin siru -sarja; melun vähentämistekniikassa, 3D -surround, ASRC ja muut toiminnot; Tehokkaalla Core DSP: llä sisäinen esiaste hyväksyy jatkuvan jännitteen lähteen puolueellisuuden, ja työtila voidaan tuottaa vakaasti; Siru on varustettu täydellisellä suoja -linkillä, erittäin leveällä voimakaistolla ja erittäin korkealla muuntoprosentilla, mikä tekee äänestä lämpimän, pehmeän ja kestävämmän.
