STMICRO on julkaissut erittäin integroidun ultraäänilähettimen kuvanlaadun parantamiseksi ja kädessä pidettävien skannerien koon pienentämiseksi

Stmicroelectronics julkisti 25. lokakuuta 2022 64-kanavan ultraääni-lähettimen, jolla on uusia ominaisuuksia parantaakseen kannettavien korkean suorituskyvyn teollisuuslääketieteellisten testausvälineiden kuvan laatua ja mukavuutta.

Nykypäivän kannettavat skannerit ovat melkein älypuhelimen kokoisia, mutta kuvanlaatu on verrattavissa muutama vuosi sitten olevien isojen, kalliiden huippuluokan kuvan skannausjärjestelmien laatuun. STMICRO: n STHVUP64 -ultraäänisäteilijät ajavat testiinstrumenttien pietsosähköisiä lähettimiä (antureita), parantamalla kuvantamisen joustavuutta, lisäämällä palkkien numeerisia ohjausinnovaatioita, säästämällä tilaa piirilevyille ja kevyiden teollisten lääketieteellisten testausvälineiden kehityssuuntauksen lisääminen.

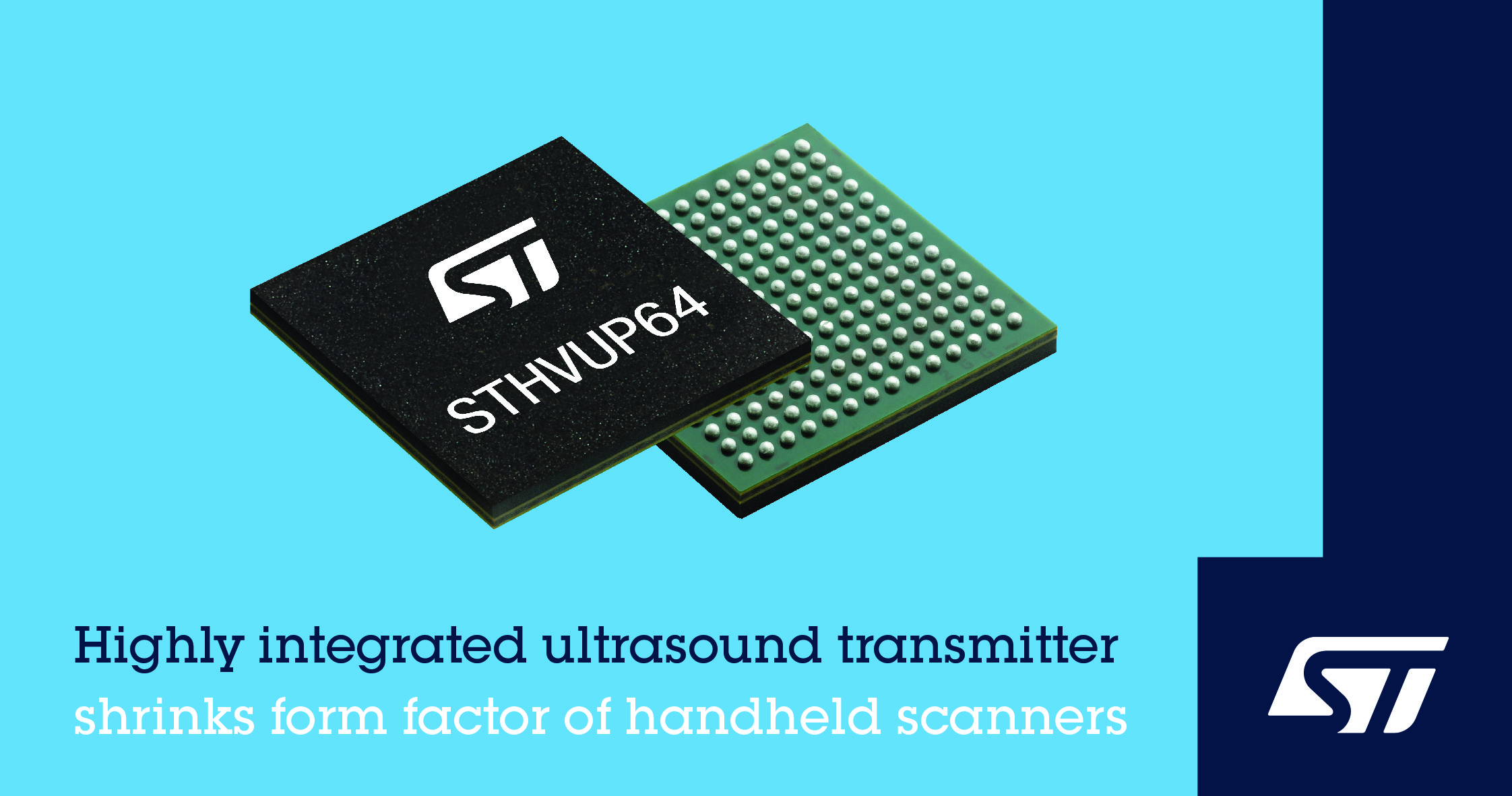

STHVUP64 on 64-kanavainen ultraääni lähetin, joka tarjoaa erittäin integroidun ratkaisun langattomien kädessä pidettävien skannerien kehittämiseen. STHVUP64 voi ajaa jopa 256 koettimen elementtiä suoraan eliminoimalla kalliiden korkeajännitekytkimet, joita tyypillisesti vaaditaan emitterin ja anturin välillä, jolloin suunnittelijat voivat vähentää materiaalikustannusten laskuja ja kehittää enemmän toimintoja skannerin sisällä tallennetun tilan avulla.

Tavallisen 3V -tason lähdön lisäksi STHVUP64 tuo myös uusia 5v -tason lähtöominaisuuksia, jotta kuvanlaatu on joustavampi. STHVUP64, jonka ajovirrat ovat jopa ± 400 mA, voi ajaa nopeat anturit useiden kuvantamismoodien mahdollistamiseksi. Korkea ajovirta auttaa myös saavuttamaan pulssin keston, joka on vain 5NS, parantamaan anturin ohjaustarkkuutta ja maksimoimaan kuvan yksityiskohtien parantamisen. Lähetin tukee sekä jatkuvaa aaltoa (CW) että pulssi -aalto (PW) -tiloja erityyppisiä havaitsemisanalyysejä varten, mukaan lukien onkalo ja nestemäinen virtaus.

Lisäksi säteen numeerinen ohjaustekniikka voi parantaa säteen suunnan hallintaa suuremmalla tarkkuudella kuin perinteiset analogiset ohjaustekniikat viivepiirien avulla. Integroimalla logiikkapiirit sirulle, lähetin ei enää vaadi kumppaniohjaimen sirua, esimerkiksi FPGA: n säteen ohjausta varten, mikä säästää piirilevyn aluetta, vähentämällä johdotuksen monimutkaisuutta ja ohittamalla FPGA -suunnittelun haasteet.

Uudessa emitterissä on myös oma-bias-ohjainarkkitehtuuri, joka eliminoi hakemusvoiman ulkopuolelle jättämisen kondensaattoreiden tarpeen, mikä auttaa vähentämään hallituksen aluetta ja materiaalikustannuksia (BOM). Lisäksi uusi tuote on pienemmässä paketissa kuin vertailukelpoiset tuotteet, mikä antaa suunnittelijoille enemmän joustavuutta kehittää seuraavan sukupolven pienempiä tuotteita.

Pieni virrankulutus on tärkeä akkukäyttöisten järjestelmien suhteen. STHVUP64: llä ei ole vain alhainen virrankulutus, vaan myös ominaisuudet, jotka tekevät siitä loistavan kokemuksen. Siru-muisti voi tallentaa lähetystilan, ja kello-signaali jopa 200MHz voi synkronoida tiedonsiirron, minimoimalla lähetystökoneen ja parantamalla kuvanlaatua. Sirun viestintäportit tukevat myös useita CMOS -signaalistandardeja, joita suositellaan nykypäivän korkeimmille järjestelmän kellon signaalitaajuuksille.

Sirun sisäiset suojaustoiminnot sisältävät melun estämisen, ylikuumenemisen suojauksen, alijännitesuojan ja kiertävän virransuojan. Siellä on myös siru-diagnoosirekisteri, joka lukee suoraan keskeytyksen syy virheenkorjaukseen epäonnistumisen sattuessa.

Ultraääni lähettimessä käytetään stmicron markkinoiden todistamaa BCD8S-SOI-valmistustekniikkaa, joka mahdollistaa saman sirun (Bipolaarinen transistori), digitaalisen (CMOS) ja virtalähteen (DMOS) piirien integroinnin. Uusi tuote on nyt tuotannossa, ja se on 10 mm x 10 mm x 1,4 mm FC-BGA196 -hitsatun pallo 196.
