1. "Lineaarisen skaalauksen" loppu

Puolijohdeteollisuus noudatti vuosikymmeniä Mooren lakia geometrisen kutistumisen kautta.Tänään tuo "lineaarinen edistyminen" on päättynyt.Haaste on siirtynyt "Voimmeko pienentää sitä?" to "Voimmeko julkaista sen esityksen?"

Teollisuus on siirtymässä pois Geometrinen skaalaus to Materiaaliprosessin yhteisoptimointi (DTCO).

2. FinFETin puristaminen: The Last Stand

Ennen siirtymistä GAA:han FinFET-teknologia saavutti rajansa neljän kriittisen materiaaliinnovoinnin ansiosta:

• Jännitystekniikka: SiGe-kanavien hyödyntäminen lisäämään PMOS-liikkuvuutta ~18 %.
• Porttitekniikka: Skaalaus EOT (ekvivalentti oksidipaksuus) 11Å:stä 6Å:iin Dipoli Engineeringin avulla.
• Ota yhteyttä suunnitteluun: Schottky-esteiden vähentäminen RC-viiveen pullonkaulan ratkaisemiseksi kontaktialueiden kutistuessa.
• Fin/eristys: Siirtyminen kohti seostamattomia kanavia vähentääksesi Vt-vaihtelua 30 %.

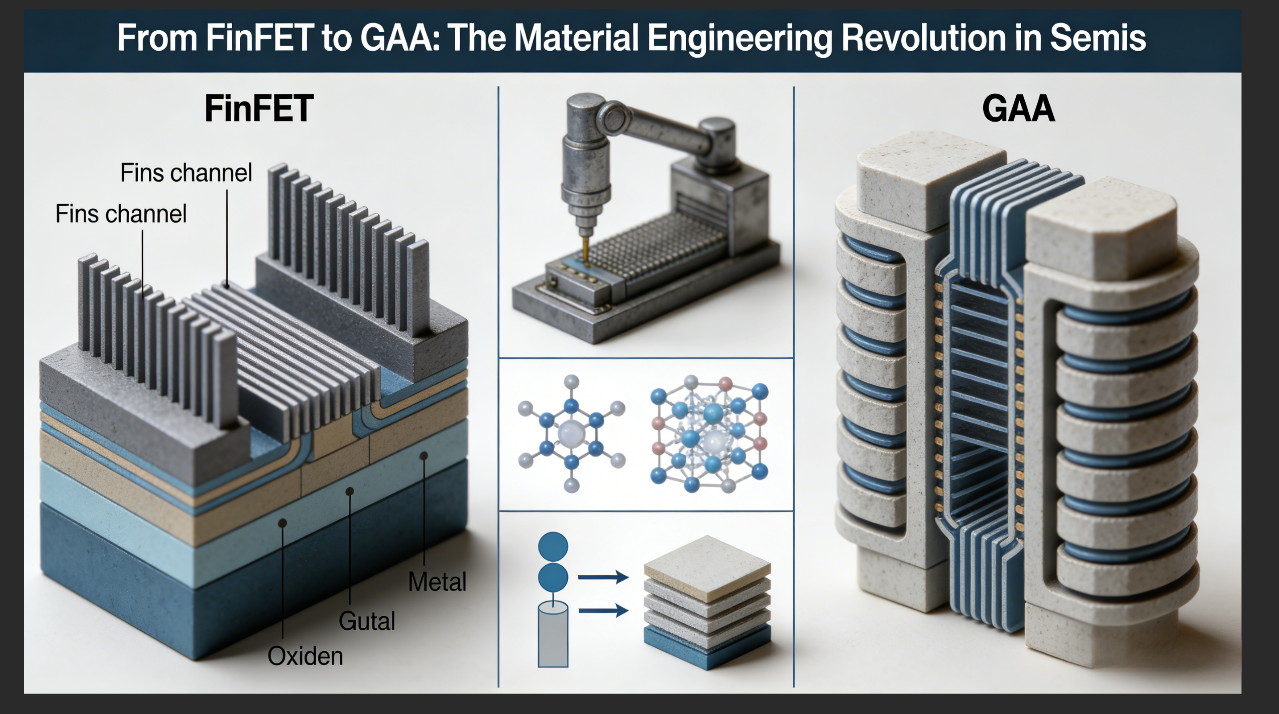

3. GAA (Gate-All-Around) -paradigman muutos

GAA (Nanosheet) -rakenteet tarjoavat rakenteellisen harppauksen 3nm/2nm solmuille:

Tärkeimmät edut:

• Ylivoimainen sähköstaattinen ohjaus 360 asteen kietoutuvalla portilla.
• Suurempi taajuusmuuttajan virrantiheys pinottujen nanoarkkien ansiosta.
• Merkittävä vuotovähennys erittäin pienitehoisissa sovelluksissa.

4. Uusi haaste: vaihtelu = suorituskyky

Edistyneissä solmuissa "näkymätön katto" on Vaihtuvuus.Atomitason vaihteluiden hallinta evien mitoissa ja lisäaineiden sijoittelussa on nyt ensisijainen kilpailun taistelukenttä.

Johtopäätös: Materiaalikeskeinen tulevaisuus

GAA ei ole loppu;se on monimutkaisemman aikakauden alku.Tulevaisuuden innovaatiot, kuten Forksheet ja Takaosan virransyöttö (BDI) jatkaa sementtimateriaalien suunnittelua puolijohteiden kehityksen ydinvoimana.
