Miksi luotat yrityksesi meihin?
Otamme paniikin pois hankinnoista. Meillä on varastossa miljoonia vaikeasti löydettäviä osia luotettavista lähteistä. Päivitämme tuotelistamme minuutteina, ja online-ostot suoritetaan reaaliajassa ja toimitetaan päivittäin.
Vuonna 2002 perustettu MFGChips on paikallinen johtava elektroniikkakomponenttien jakelu, ja se tunnustetaan myös yhdeksi arvostetuimmista ja innovatiivisimmista yrityksistä paikallisilla markkinoilla nykyään. Hongkongissa sijaitseva MFGChips on saanut vaikuttavan maineen tarjoamalla erinomaista palvelua ja kehittämällä tehokkaita, kattavia globaaleja toimitusketjuratkaisuja.
Lisätietoja >
Perovskite -aurinkokennojen tekeminen stabiilimmaksi
Perovskite -aurinkokennot ovat edullisia ja toimivat hyvin, mutta eivät kestä.Uusi menetelmä korjaa tämän ongelman ilman yleisiä kompromisseja.Mikä tekee siitä erilaisen?
Perovskite -aurinkokennot voivat olla halpa ja tehokas tapa tuottaa energiaa, mutta niillä on suuri ongelma - ne eivät kestä kauan.Perovskite -aurinkokennot voivat olla halpa ja tehokas tapa tuottaa energiaa, mutta niillä on suuri ongelma - ne eivät kestä kauan.Pekingin yliopiston tutkimusryhmä on julkaissut kaksi artikkelia Perovskite -aurinkokennoista tieteessä.
Hänen aurinkosähköominaisuuksiensa, edullisten kustannusten ja lämpöstabiilisuuden vuoksi formamidiniumin lyijy-triiodidi (FAPBI₃) on lupaava absorboija korkean tehokkuuden yksiosaiselle perovskite-aurinkokennoille.Sen monimutkainen kiteytymiskinetiikka ja termodynaaminen metastabiilisuus huoneenlämpöisen altistuksen kiteytymisen laadussa ja pitkäaikaisessa stabiilisuudessa.
Seostamisstrategiat, kuten metyyliammoniumhydrokloridin ja CS⁺: n lisääminen, auttavat hallitsemaan kiteytymistä ja parantamaan fotoelektrisiä ominaisuuksia.Ne jättävät kuitenkin usein jäännöslisäaineet, jotka voivat johtaa kation-anionin erotukseen, lämpöhajoamiseen ja ei-toivottuihin kemiallisiin reaktioihin.

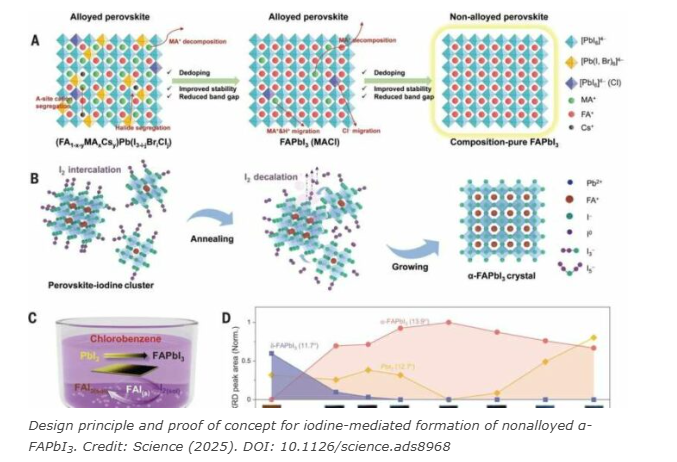

Nämä haasteet tekevät korkealaatuisten, ei-seostettujen a-fapbi₃/perovskite-kalvojen ja niihin liittyvien laitteiden tuottamisen vaikeaksi.Ryhmä on ottanut käyttöön jodin interkalaatio-ilmoituksen strategian korkealaatuisten, seostamattomien a-fapbi₃ perovskite-kalvojen tuottamiseksi, mikä parantaa Perovskite-aurinkokennojen tehokkuutta ja stabiilisuutta.
Tässä lähestymistavassa voimakas vuorovaikutus kogeneettisen jodin (I₂) ja I⁻: n välillä muodostaa polyiodidi -ioneja, muuttaen tavanomaisia FAI + PBI₂ → FAPBI₃ -reaktioreittiä fai₃ + pbi₂ → fapbi₃ + i₂: een.Tämä modifikaatio auttaa ylittämään α-fapbi₃-muodostumisen esteet.
Hehkutuksen aikana I₂: n volatiliteetti varmistaa sen täydellisen poistumisen hilasta, estäen ulkoisen jäännöksen ja johtaen korkealaatuiseen, ei-seostettuun α-Fapbi₃ -elokuvaan.Parannettu kidekenttä ja tasaisuus lisäävät lämpöstabiilisuutta vähentäen ionin kulkeutumista.
Aurinkokennot, jotka perustuvat tähän ei-seostettuun a-Fapbi₃ -elokuvaan, saavutti tehonmuuntamistehokkuuden yli 24% ja säilytti 99% alkuperäisestä tehokkuudesta yli 1100 toiminnan jälkeen 85 ° C: ssa valaistuksen alaisena.Tämä työ korostaa ryhmän panoksia aurinkosähköteknologian edistämiseen vastaamalla vakauden ja tehokkuuden keskeisiä haasteita.
Perovskite -aurinkokennot voivat olla halpa ja tehokas tapa tuottaa energiaa, mutta niillä on suuri ongelma - ne eivät kestä kauan.Perovskite -aurinkokennot voivat olla halpa ja tehokas tapa tuottaa energiaa, mutta niillä on suuri ongelma - ne eivät kestä kauan.Pekingin yliopiston tutkimusryhmä on julkaissut kaksi artikkelia Perovskite -aurinkokennoista tieteessä.
Hänen aurinkosähköominaisuuksiensa, edullisten kustannusten ja lämpöstabiilisuuden vuoksi formamidiniumin lyijy-triiodidi (FAPBI₃) on lupaava absorboija korkean tehokkuuden yksiosaiselle perovskite-aurinkokennoille.Sen monimutkainen kiteytymiskinetiikka ja termodynaaminen metastabiilisuus huoneenlämpöisen altistuksen kiteytymisen laadussa ja pitkäaikaisessa stabiilisuudessa.
Seostamisstrategiat, kuten metyyliammoniumhydrokloridin ja CS⁺: n lisääminen, auttavat hallitsemaan kiteytymistä ja parantamaan fotoelektrisiä ominaisuuksia.Ne jättävät kuitenkin usein jäännöslisäaineet, jotka voivat johtaa kation-anionin erotukseen, lämpöhajoamiseen ja ei-toivottuihin kemiallisiin reaktioihin.
Nämä haasteet tekevät korkealaatuisten, ei-seostettujen a-fapbi₃/perovskite-kalvojen ja niihin liittyvien laitteiden tuottamisen vaikeaksi.Ryhmä on ottanut käyttöön jodin interkalaatio-ilmoituksen strategian korkealaatuisten, seostamattomien a-fapbi₃ perovskite-kalvojen tuottamiseksi, mikä parantaa Perovskite-aurinkokennojen tehokkuutta ja stabiilisuutta.
Tässä lähestymistavassa voimakas vuorovaikutus kogeneettisen jodin (I₂) ja I⁻: n välillä muodostaa polyiodidi -ioneja, muuttaen tavanomaisia FAI + PBI₂ → FAPBI₃ -reaktioreittiä fai₃ + pbi₂ → fapbi₃ + i₂: een.Tämä modifikaatio auttaa ylittämään α-fapbi₃-muodostumisen esteet.
Hehkutuksen aikana I₂: n volatiliteetti varmistaa sen täydellisen poistumisen hilasta, estäen ulkoisen jäännöksen ja johtaen korkealaatuiseen, ei-seostettuun α-Fapbi₃ -elokuvaan.Parannettu kidekenttä ja tasaisuus lisäävät lämpöstabiilisuutta vähentäen ionin kulkeutumista.
Aurinkokennot, jotka perustuvat tähän ei-seostettuun a-Fapbi₃ -elokuvaan, saavutti tehonmuuntamistehokkuuden yli 24% ja säilytti 99% alkuperäisestä tehokkuudesta yli 1100 toiminnan jälkeen 85 ° C: ssa valaistuksen alaisena.Tämä työ korostaa ryhmän panoksia aurinkosähköteknologian edistämiseen vastaamalla vakauden ja tehokkuuden keskeisiä haasteita.
